Prečo by ste si mali pre svoje priemyselné aplikácie zvoliť ventil s motýľmi?

Vo svete kontroly tekutín sú ventily jadrom každého priemyselného systému. Určujú, ako dobre fungujú potrubia, ako bezpečne fungujú procesy a ako efektívne priemyselné odvetvia šetria energiu a zdroje. Medzi mnohými typmi ventilov,Motýľový ventilVyniká ako všestranné, nákladovo efektívne a spoľahlivé riešenie pre operácie stredných aj rozsiahlych. Vďaka jeho jedinečnému dizajnu a robustnému výkonu je vhodný na dodávku vody, čistenie odpadových vôd, chemické odvetvia, elektrárne a systémy HVAC.

Tento článok sa podrobne zameriava na pracovné princípy, špecifikácie, výhody a aplikácie ventilu Butterfly Valve a zároveň zdôrazňuje, prečo toľko spoločností, vrátane tých, s ktorými spolupracujúTianjin Milestone Valve Company, uprednostňuje tento typ ventilu vo svojich plynovodoch.

Čo je to ventil motýľa?

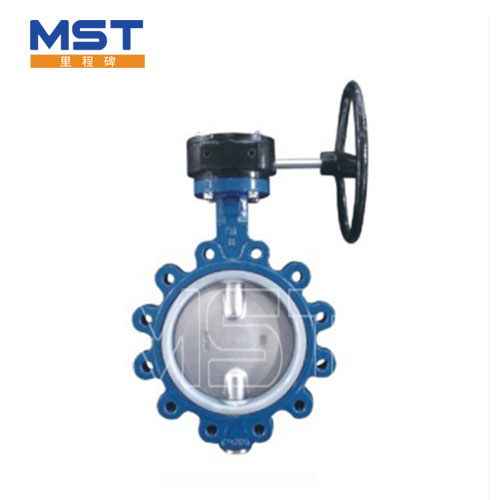

Ventil motýľa Moté je ventil štvrtiny otáčania určený na reguláciu alebo izoláciu prietoku tekutiny v potrubiach. Vyznačuje sa jeho dizajnom „LUG“, ktorý obsahuje závitové vložky na oboch stranách tela ventilu. Táto konštrukcia umožňuje, aby sa ventil priskrutkoval priamo do prírub, čo umožňuje ľahkú inštaláciu a odstránenie bez narušenia celého potrubného systému.

Vďaka tejto funkcii je ventil motýľa LUG vysoko praktický pre systémy vyžadujúce častú údržbu, kde jedna strana potrubia môže byť potrebné odpojiť bez ovplyvnenia druhého.

Kľúčové funkcie a pracovný princíp

Pracovný princíp ventilu motýľa motýľa je priamy, ale efektívny:

• Funguje s pohybom štvrtiny otáčania.

• Kruhový disk umiestnený v strede potrubia sa otáča okolo vertikálnej osi, aby sa riadil tok.

• Keď je rukoväť alebo ovládač otočený o 90 stupňov, disk buď úplne otvorí alebo zavrie priechod.

• Ventil môže byť tiež nastavený na stredné polohy, čo umožňuje presnú reguláciu toku.

Táto konštrukcia minimalizuje odpor, znižuje pokles tlaku a dodáva spoľahlivé utesnenie, keď je spárovaná s vysoko kvalitnými sedadlami elastomérov.

Parametre produktu ventilu motýľov

Nižšie sú uvedené všeobecné parametre, ktoré ukazujú technické schopnosti štandardného ventilu motýľov:

Hlavné špecifikácie

• Rozsah veľkosti: DN50 - DN1200 (2 " - 48")

• Tlak: PN10, PN16, ANSI 150

• Telesný materiál: Liatinová železo, ťažisko, uhlíková oceľ, nehrdzavejúca oceľ

• Materiál na diskT

• Materiál na sedenie: EPDM, NBR, PTFE, VITON

• Pripojenie: Lugged Typ s závitovými vložkami

• Metóda prevádzky: Manuálna páka, prevodovka, elektrický ovládač, pneumatický ovládač

• Teplotný rozsah: -20 ° C až +200 ° C (v závislosti od materiálu sedadla)

• Aplikácia: Voda, olej, plyn, kal, chemické tekutiny

Tabuľka technických parametrov

Výhody ventilu motýľa motýľa

1. Flexibilná inštalácia- Môže byť nainštalovaný na konci potrubia bez toho, aby si vyžadoval potrubie po prúde.

2. Ľahká údržba- Umožňuje opravu jednej strany systému bez vypnutia celej čiary.

3. Nákladovo efektívny- Ľahšie a kompaktnejšie ako ventily brány alebo glóbusov, čím sa znižuje náklady na materiál aj inštaláciu.

4. Trvanlivosť- S materiálmi, ako je ťažná železo a nehrdzavejúca oceľ, ventil odolá tlaku, kolísania teploty a korozívne prostredie.

5. Tesné tesnenie-Pokročilé materiály na sedadlá poskytujú bublinový tesný vypnutie, a to aj za náročných podmienok.

6. Všestrannosť- Vhodný na čistú vodu, odpadovú vodu, ropu, plyn a mierne chemikálie.

Aplikácie ventilu motýľa motýľa

Ventil Motýľa motýľa má rozsiahle aplikácie v rôznych odvetviach:

• Zásobovanie vodou a čistenie odpadových vôd- Poskytuje spoľahlivé zatvorenie a kontrolu v komunálnych vodách a kanalizačných systémoch.

• HVAC systémy- Používa sa na reguláciu chladenej vody a potrubia horúcej vody.

• Chemický priemysel- Zvláda mierne korozívne tekutiny v dôsledku sedenia PTFE a Viton.

• Elektráreň- hrá úlohu pri obehu chladenia vody a pomocných služieb.

• Morský priemysel- Ľahká konštrukcia je vhodná pre palubné systémy.

Vďaka všestrannosti tohto ventilu je jedným z najbežnejšie špecifikovaných produktov inžinierov a projektových manažérov na celom svete.

Porovnanie s inými typmi ventilov

FAQ o ventile motýľa motýľa

Q1: Čo odlišuje ventil motýľa Lug od ventilu oblátky?
Ventil s motýľom sviňovača má vložky (píly), ktoré umožňujú, aby sa ventil priskrutkoval priamo do prírub, čo umožňuje odpojenie jednej strany potrubia bez narušenia druhej. Naproti tomu typ oblátky vyžaduje, aby sa pred odstránením vypnutie celej čiary vypínala.

Q2: Dá sa na vysokotlakové aplikácie použiť ventil motýľa LUG?
Všeobecne sú ventily motýľov LUG navrhnuté pre stredne tlakové systémy (PN10-PN16 alebo ANSI 150). Pri vyšších tlakoch môžu byť potrebné špecializované materiály a zosilnené vzory, ale vo väčšine priemyselných potrubí je ich tlaková manipulácia dostatočná.

Q3: Ako ovplyvňuje materiál sedadla výkonnosť motýľového ventilu?
Materiál sedadla priamo ovplyvňuje odolnosť v oblasti teploty, tesniacich vlastností a kompatibilitu s médiami. Napríklad EPDM je ideálny pre vodu, PTFE je uprednostňovaný pre chemikálie a Viton funguje dobre s vyššími teplotami. Výber správneho sedadla zaisťuje dlhodobú spoľahlivosť.

Q4: Prečo by som si mal zvoliť Tianjin Milestone Valve Company pre ventily motýľov?
Spoločnosť Tianjin Milestone Valve Company má roky odborných znalostí v oblasti výroby ventilov a ponúka robustné návrhy, prémiové materiály a prispôsobiteľné možnosti. Ich motýľové ventily sa široko používajú v obecných, priemyselných a morských projektoch, čo dokazuje trvanlivosť aj efektívnosť.

Záver

TenMotýľový ventilKombinuje efektívnosť, trvanlivosť a praktickosť, vďaka čomu je nevyhnutnou voľbou pre moderné priemyselné systémy. Jeho ľahká inštalácia, schopnosť izolovať jednu stranu linky a nákladovo efektívny dizajn prispievajú k jej rastúcemu dopytu na globálnych trhoch.

Ak uvažujete o spoľahlivom riešení pre vaše potrubné systémy, investujete do vysoko kvalitných ventilov zTianjin Milestone Valve CompanyZabezpečuje výkonnosť aj dlhodobú hodnotu.

Pre otázky, technické konzultácie alebo hromadné objednávky, neváhajte a neváhajtekontakt Tianjin Milestone Valve Company- Dôveryhodné meno vo výrobe a dodávke ventilov.
