Čo robí uzatvárací škrtiaci ventil nevyhnutným v modernom riadení prietoku?

On Off motýľový ventilsystémy sú životne dôležitými komponentmi v potrubnom a spracovateľskom priemysle, kde sa vyžaduje rýchla izolácia a kontrola prietoku. Tieto ventily slúžia ako spoľahlivé uzatváracie zariadenia, ktoré fungujú buď v úplne otvorenom alebo úplne zatvorenom stave, vďaka čomu sú ideálne skôr pre izolačné úlohy než pre postupnú reguláciu prietoku.

Tento komplexný sprievodca skúma všetko, čo potrebujete vedieť o uzatváracích/vypínacích klapkách – od toho, ako fungujú a kde sú zvyknuté, až po to, ako si vybrať ten správny pre váš systém, a obsahuje informácie relevantné pre inžinierov, nákupcov a technikov.

Obsah

1. Čo je to uzatvárací škrtiaci ventil?
2. Ako fungujú uzatváracie klapky?
3. Prečo zvoliť uzatvárací škrtiaci ventil?
4. Ktoré aplikácie sú pre tieto ventily najlepšie?
5. Aké sú kľúčové typy a vlastnosti uzatváracích klapiek?
6. Ako vybrať správny uzatvárací škrtiaci ventil?
7. Často kladené otázky (FAQ)

1. Čo je to škrtiaci ventil?

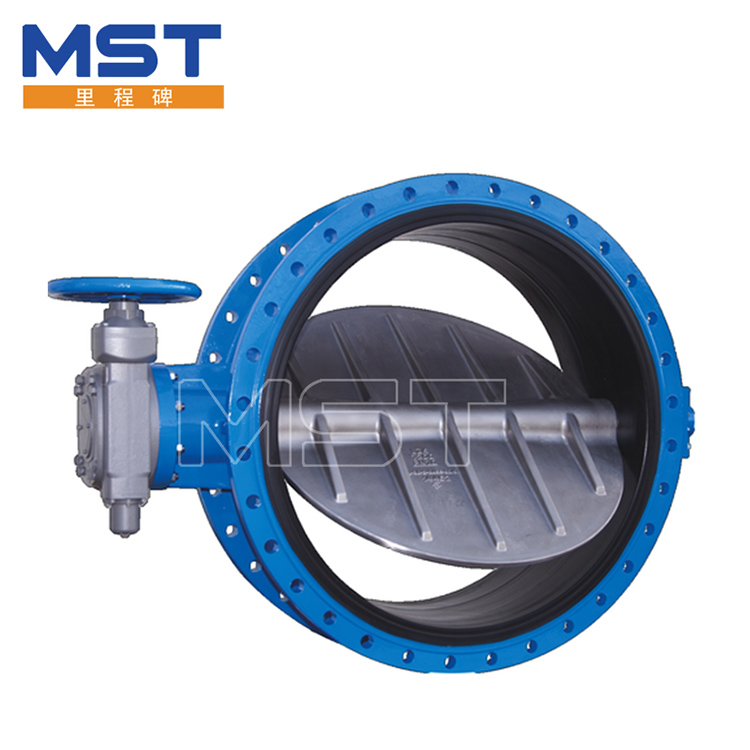

AnOn Off motýľový ventilje štvrťotáčkový izolačný ventil navrhnutý tak, aby umožňoval plný prietok alebo úplne zastavil pohyb tekutiny v potrubí. Na rozdiel od regulačných ventilov, ktoré poskytujú proporcionálne ovládanie, klapky zapnutia/vypnutia slúžia ako samostatné ovládacie prvky – buď úplne otvorené alebo úplne zatvorené – na rýchle ovládanie.

Tieto ventily sú široko používané kvôli ich kompaktnému dizajnu a nákladovo efektívnemu výkonu v porovnaní s alternatívami, ako sú uzatváracie alebo guľové ventily.

2. Ako fungujú uzatváracie klapky?

Klapkové ventily pozostávajú z kotúča namontovaného na centrálnom hriadeli vo vnútri telesa ventilu. Keď ovládač alebo rukoväť otočí hriadeľ o 90°, kotúč sa otočí, aby umožnil priechod tekutiny alebo zablokoval prietok. Tento jednoduchý štvrťotáčkový pohyb umožňuje rýchlu prevádzku, ktorá je rozhodujúca pre mnohé priemyselné izolačné aplikácie.

Základné komponenty

• Teleso ventilu– Umiestňuje vnútorné časti a spája sa s potrubím.
• disk– Pohyblivá doska, ktorá riadi prietok.
• Hriadeľ/Predstavec– Prenáša pohyb z pohonu na disk.
• Sedadlo– Zabezpečuje utesnenie pri zatvorenom ventile.
• Akčný člen– Ručné, pneumatické alebo elektrické zariadenie, ktoré riadi pohyb kotúča.

3. Prečo si vybrať škrtiaci ventil so zapnutým vypnutým uzáverom?

Uzavreté klapky poskytujú viaceré výhody, vďaka ktorým sú preferovanou voľbou v rôznych odvetviach:

• Rýchla aktivácia:Rýchly pohyb o štvrť otáčky predlžuje čas odozvy pri izolačných úlohách.
• Kompaktný a ľahký:Menší pôdorys ako mnoho iných dizajnov ventilov.
• Nákladovo efektívne:Nižšie náklady na výrobu a údržbu vďaka jednoduchej konštrukcii.
• Nízky pokles tlaku:Minimálna prekážka pri úplnom otvorení udržuje efektívny prietok.
• Flexibilné ovládanie:Ovládateľné pomocou ručných rukovätí alebo automatických ovládačov na diaľkové ovládanie.

4. Ktoré aplikácie sú pre tieto ventily najlepšie?

Uzáverové klapky sa bežne vyskytujú v nasledujúcich sektoroch:

• Voda a čistenie odpadových vôd– Uzavretie prietoku vo veľkých potrubiach.
• HVAC systémy– Izolačné časti vykurovacích alebo chladiacich okruhov.
• Priemyselné procesy– Manipulácia s hromadnými chemikáliami a povinnosti izolácie rastlín.
• Ropovody a plynovody- Rýchla núdzová izolácia.
• Námorné elektrárne a elektrárne– Aplikácie na riadenie veľkých tokov.

5. Aké sú kľúčové typy a vlastnosti uzatváracích klapiek?

Existuje viacero konfigurácií a materiálov, ktoré ovplyvňujú výber ventilu:

Výber materiálov – ako je nehrdzavejúca oceľ, liatina alebo polymérové ​​vložky – odolnosť proti nárazovej korózii a manipulácia s teplotou/tlakom.

6. Ako vybrať správny škrtiaci ventil?

Zvážte nasledujúce kritériá:

• Typ média:Kvapaliny, plyny, kal — vhodne vyberte materiál.
• Hodnoty tlaku a teploty:Zabezpečte kompatibilitu s procesnými podmienkami.
• Ukončiť pripojenie:Typ plátku alebo očka podľa potreby inštalácie.
• Spôsob aktivácie:Manuál pre jednoduché systémy, pneumatické/elektrické pre automatizáciu.
• Certifikácia a štandardy:V prípade potreby súlad s API, ISO alebo ANSI.

7. Často kladené otázky (FAQ)

Aký je rozdiel medzi zapínaním/vypínaním a regulačnými klapkami?
Zapínacie a vypínacie klapky sú navrhnuté pre diskrétne ovládanie – úplne otvorené alebo zatvorené – zatiaľ čo regulačné klapky umožňujú proporcionálne riadenie prietoku so spätnoväzbovými signálmi pre presnú moduláciu.

Dajú sa zapínacie a vypínacie klapky automatizovať?
Áno – môžu byť vybavené pneumatickými alebo elektrickými pohonmi na diaľkové alebo automatické ovládanie v priemyselnom prostredí.

Sú škrtiace klapky vhodné pre vysokotlakové aplikácie?
Štandardné škrtiace klapky dobre zvládajú stredné tlaky, ale pre veľmi vysoký tlak alebo kritické izolačné úlohy by sa mali zvážiť vysokovýkonné alebo trojité offsetové konštrukcie.

Ako často by sa mali tieto ventily udržiavať?
Plány údržby sa líšia v závislosti od použitia, ale pravidelná kontrola tesnení a pohonov zaisťuje spoľahlivý výkon a dlhú životnosť.

Ktoré odvetvia sa najviac spoliehajú na uzatváracie/vypínacie klapky?
Odvetvie úpravy vody, HVAC, chemického spracovania, námorníctva a všeobecných priemyselných odvetví často oceňujú rýchle a spoľahlivé vypnutie, ktoré zabezpečujú uzatváracie/vypínacie klapky.
